秦皇岛UV电子电源型号

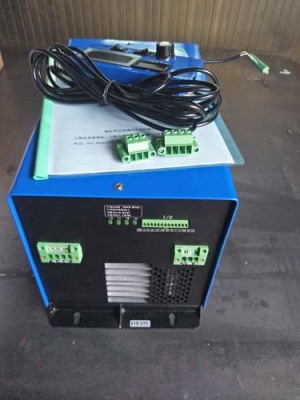

UV电源作为UV系统的输出及控制部分，其重要程度不言而喻。系列电子电源具有级电子设计。保护紫外线系统免受不正确的电压，短路，电压突然下降， 电源峰值和雷击等意外造成的损害。如果发生严重的电源中断，系统将以安全模式关闭电源。设计可以保证在严酷的条件下运行。即便环境温度高达40°c，该系统也不受灰尘，油墨雾化颗粒和其他大气污染物的影响。UV固化设备电路主要包括电源变压器、温度控制、漏电保护、散热、与印刷机联机控制、功率控制、伺服控制、电机速度控制等系统。
该系统的灯管功率输出控制有两个优点，:长时间暂停工作时，灯管可切换至省电待机模式 第二:根据印刷速度灯管功率可以在40%至100%之间任意可调UV灯输出功率40-100%任意可调灯管综合电子启动，电子控制功率输出处于受检测状态，并以0-10V信号显示系统输入电源:单相380V+零线AC360V. 380V. 400V三档可调根据类型可用于多种功率的紫外线灯管冷却方式:循环风冷
秦皇岛UV电子电源型号
UV固化设备电路的特点是髙功率、高电压，因此心脏器件是髙功率的，通常用漏磁变压器。UV灯是高温器件，点燃时表面温度高达600-800°C，温度控制和散热系统十分关键，温度控制器与散热风机或水冷系统联动控制是关键控制。高压高功率电路的漏电保护系统关系到从业人员的生命。下面介绍UV灯电源的基本电路。它包括漏磁变压器、熔断器FU及热继电器FR，分别作短路和过载保护；接触器KM线圈本身又可作失压保护；在变压器次级串接电容，利用交流阻抗对电路起限压限流的作用，通过改变电容值改变灯管功率，同时对变压器及UV灯管都可保护。
秦皇岛UV电子电源型号
PCBLayout注意，反馈不能走内置mos管的DCDC芯片下面，避免把开关频率耦合上反馈去了，造成输出纹波很大，要注意电容耦合摆放的位置，要注意温升高的元件摆放位置和散热处理。开关电源中的电感要选合适的。电感量太小的，电源输出纹波大，而且系统会不稳定，会引起振荡现象，而且对输出电容的纹波电流增大，电容寿命受影响。电感值大，理论上是滤波效果，但电感量太大了，损耗是会增大，而且会引起整个系统的相位移动，相位裕量不足，开环增益变小，瞬态响应变差,而且当输出短路时,对输出整流管的电压应力会增大整流管会烧坏。且相同尺寸电感，感值越高，其饱和和温升电流越小，（当有效磁导率取得过大）电感容易饱和发烫（电感饱和会导致L值急剧减小，流过电感的电流急剧增加进而导致开关管、二管等器件烧坏），而且感值越大，直流电阻也越大，电流上升或者下降的速度就越慢，对开关电源的效率也有影响。
